Rzuty aktualne

W 2016 r. firma BIM-Point z Krakowa dokonała nowych pomiarów Pałacu Wielkich Mistrzów metodą skaningu laserowego 3D. Na podstawie tych skanów powstały liczne dokładne, nowe przekroje i rzuty budowli, które są tutaj do dyspozycji – do wglądu i pobrania. (Il. 1-6 przekroje podłużne i poprzeczne, Il. 7-11 rzuty w perspektywie 3D)

Rzuty ilustrujące rozwarstwienie chronologiczne

Na podstawie skanów 3D i przy użyciu starszych, XIX / XX-wiecznych planów, w ramach projektu sporządzone zostały rzuty z rozwarstwieniem chronologicznym, pozwalające na odczytanie różnych faz budowlanych Pałacu.

Download der gesamten Pläne als PDF in einem Zip-Archiv

Pläne

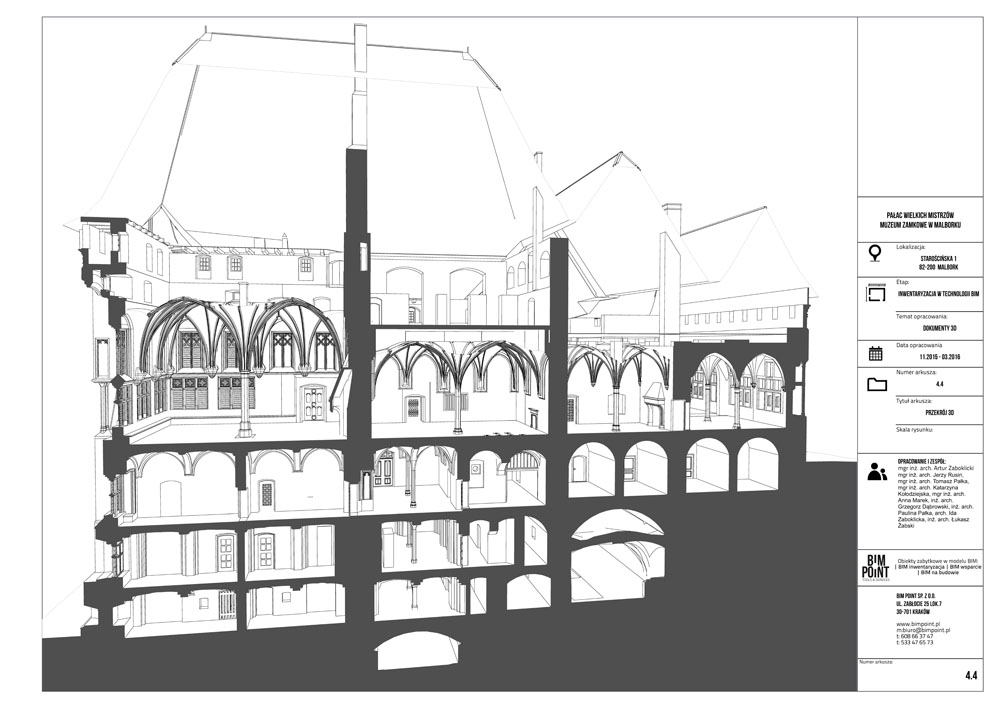

  • Przekrój wzdłużny 1
    Przekrój wzdłużny 1
  • Przekrój wzdłużny 2
    Przekrój wzdłużny 2

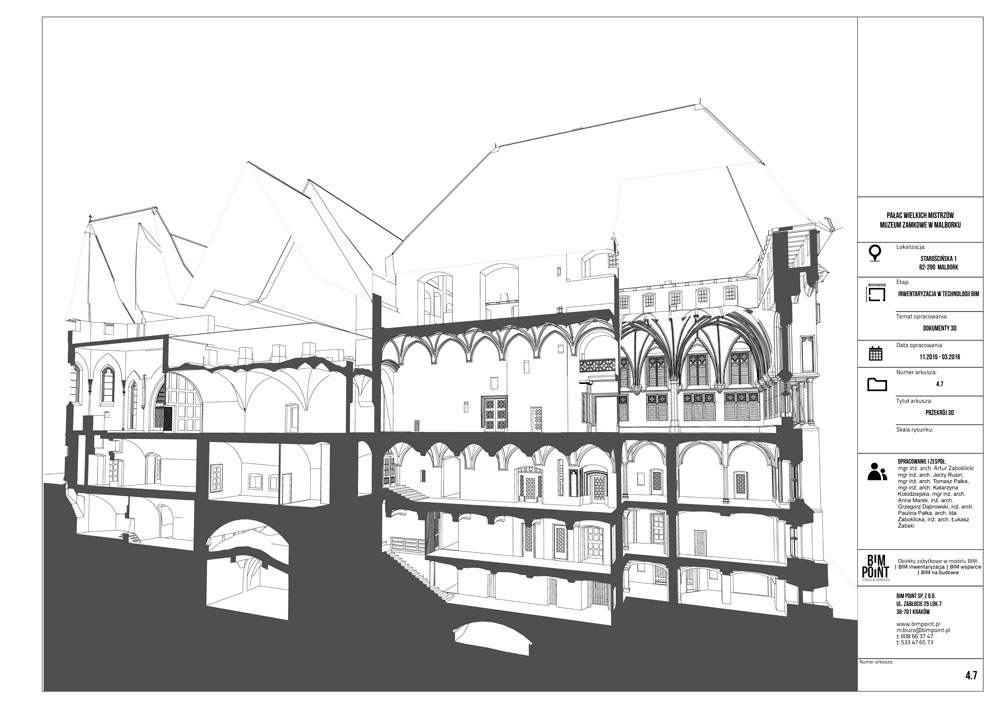

  • Przekrój wzdłużny 3
    Przekrój wzdłużny 3

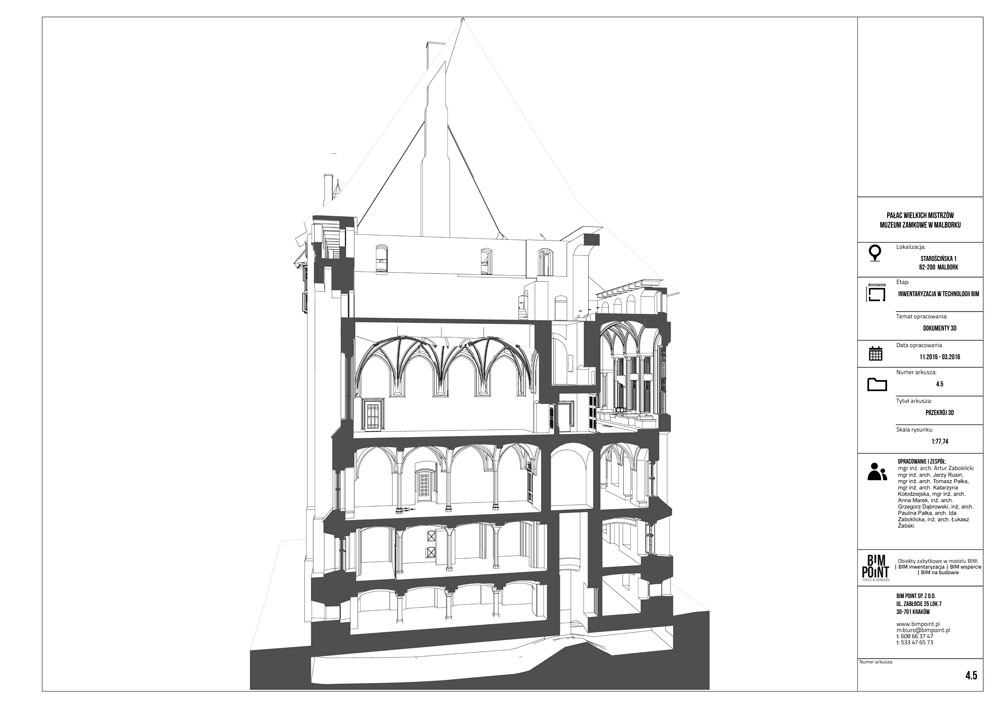

  • Przekrój poprzeczny 1
    Przekrój poprzeczny 1
  • Przekrój poprzeczny 2
    Przekrój poprzeczny 2
  • Izometria część zachodnia
    Izometria część zachodnia

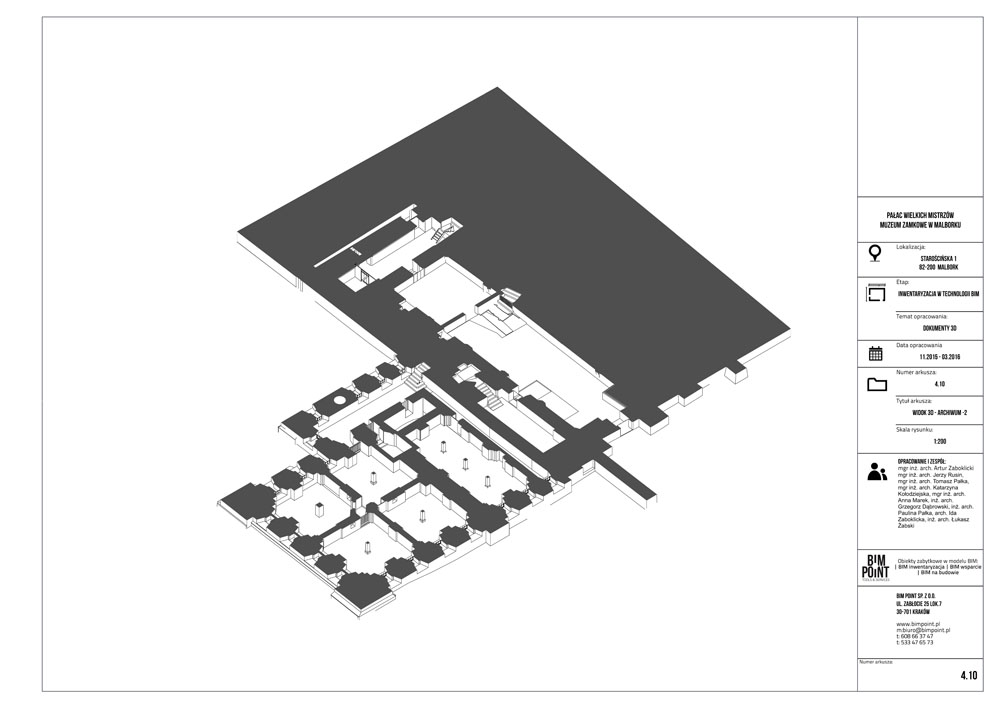

  • Rzut poziomy poziom 1
    Rzut poziomy poziom 1

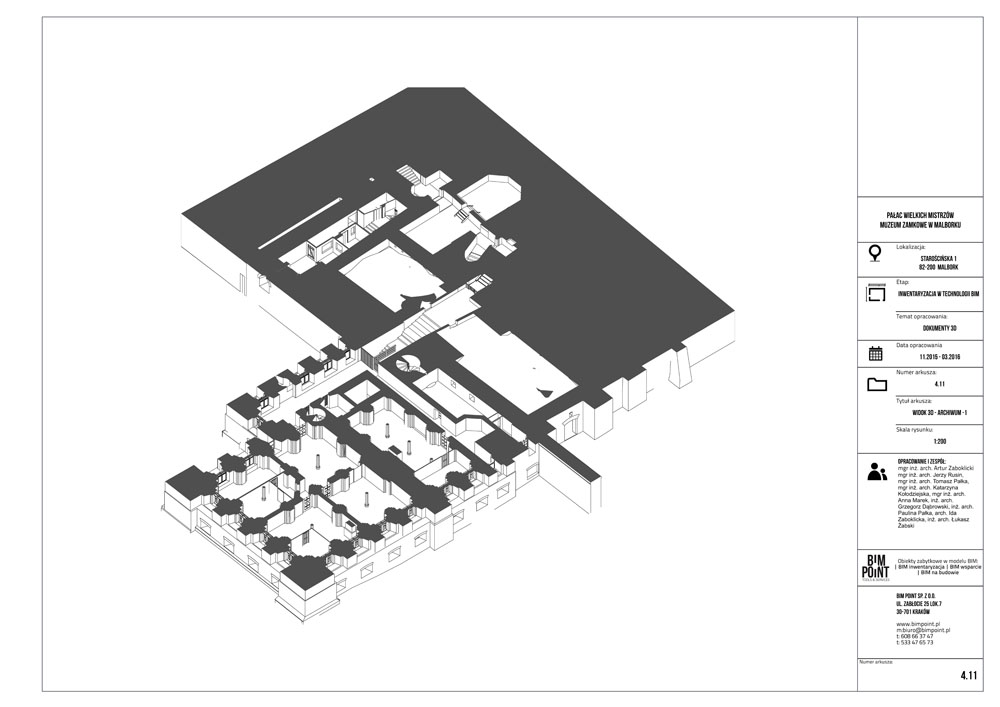

  • Rzut poziomy poziom 2
    Rzut poziomy poziom 2
  • Rzut poziomy poziom 3
    Rzut poziomy poziom 3

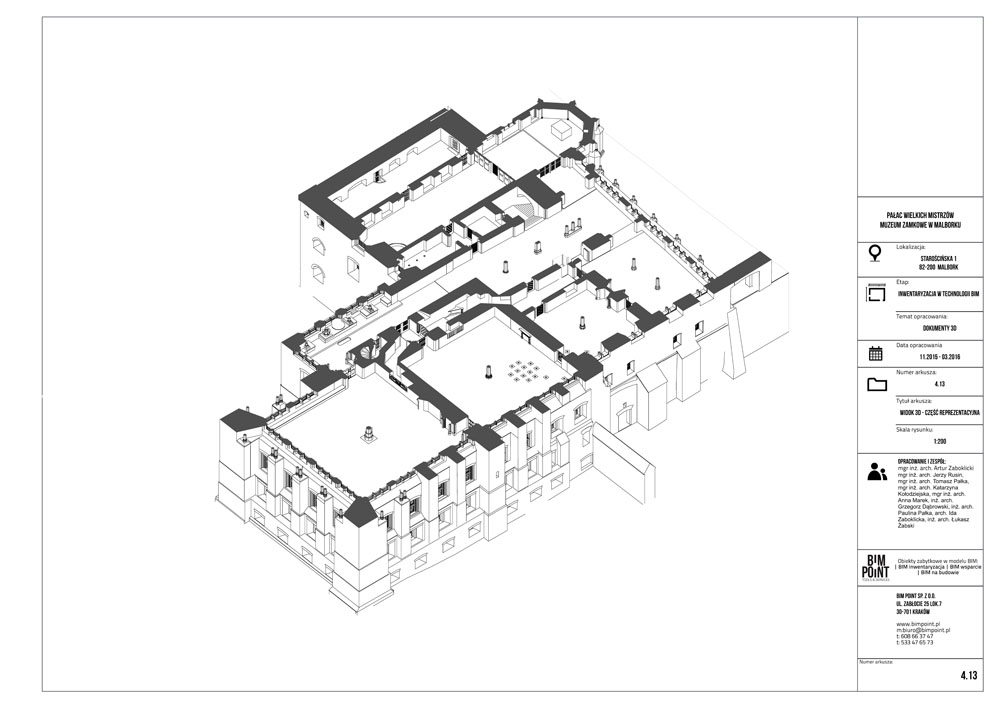

  • Rzut poziomy poziom 4
    Rzut poziomy poziom 4

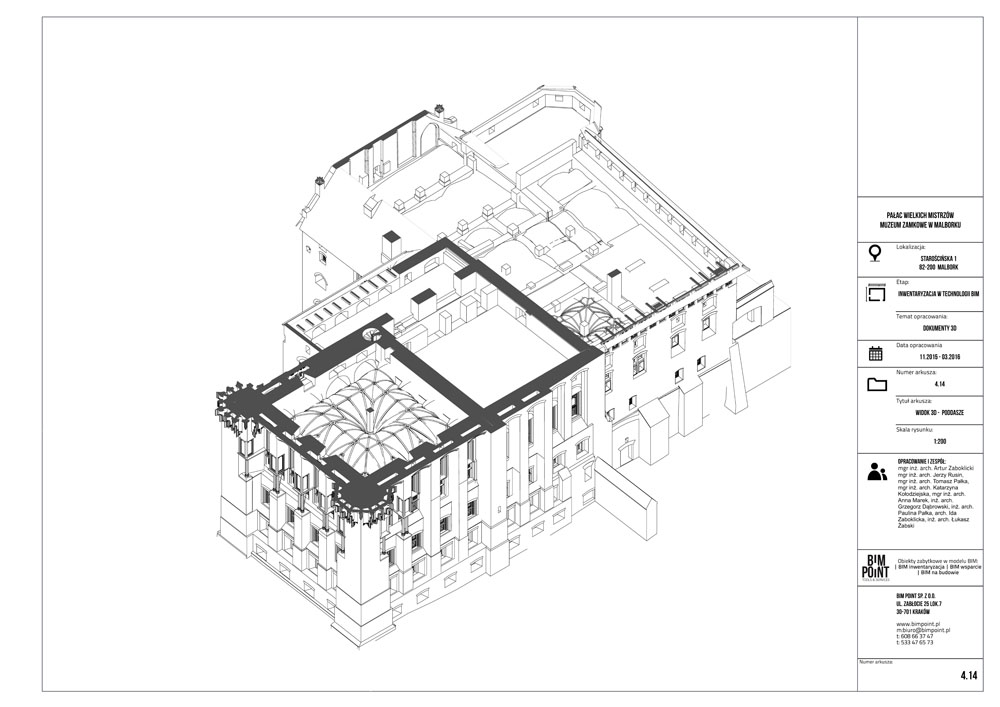

  • Rzut poziomy poziom 5
    Rzut poziomy poziom 5
  • Rzut ilustrujący rozwarstwienie chronologiczne
    Rzut ilustrujący rozwarstwienie chronologiczne

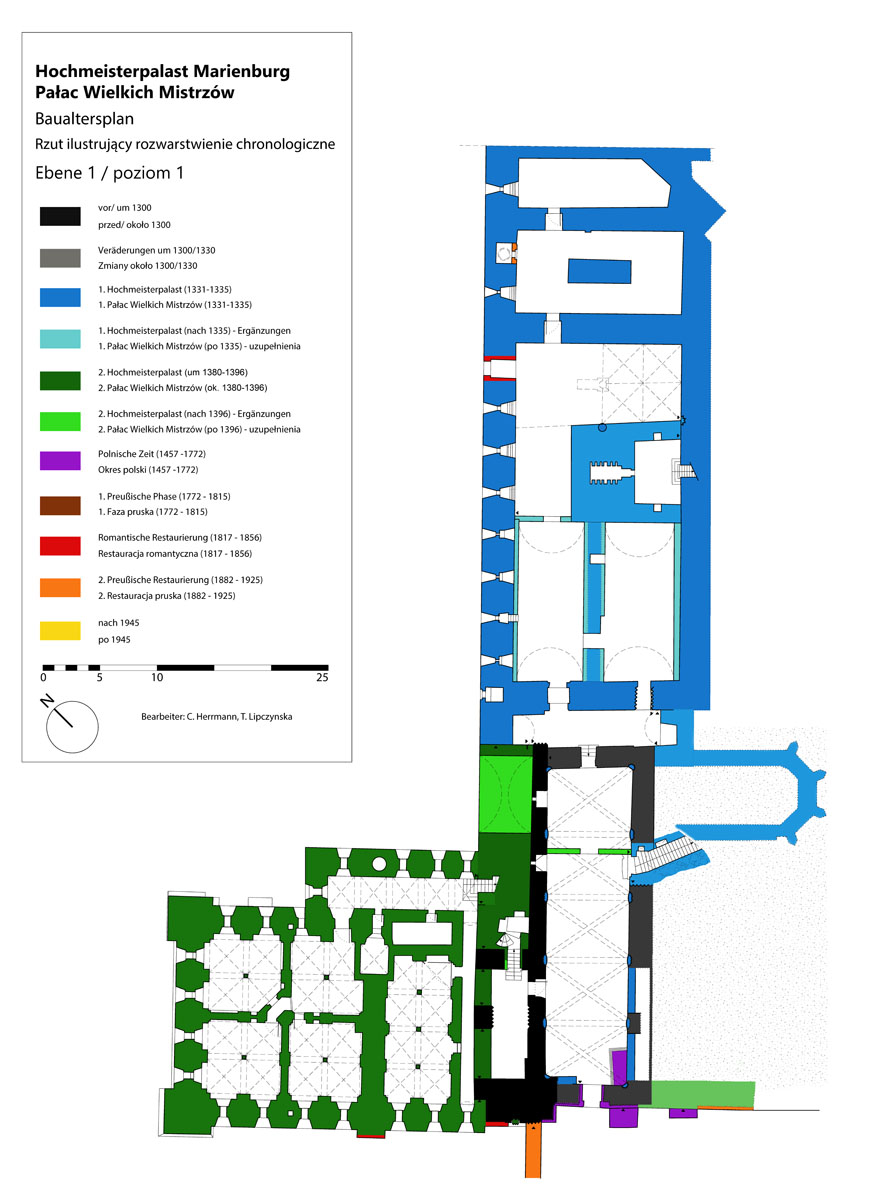

  • Rzut ilustrujący rozwarstwienie chronologiczne poziom 1
    Rzut ilustrujący rozwarstwienie chronologiczne poziom 1

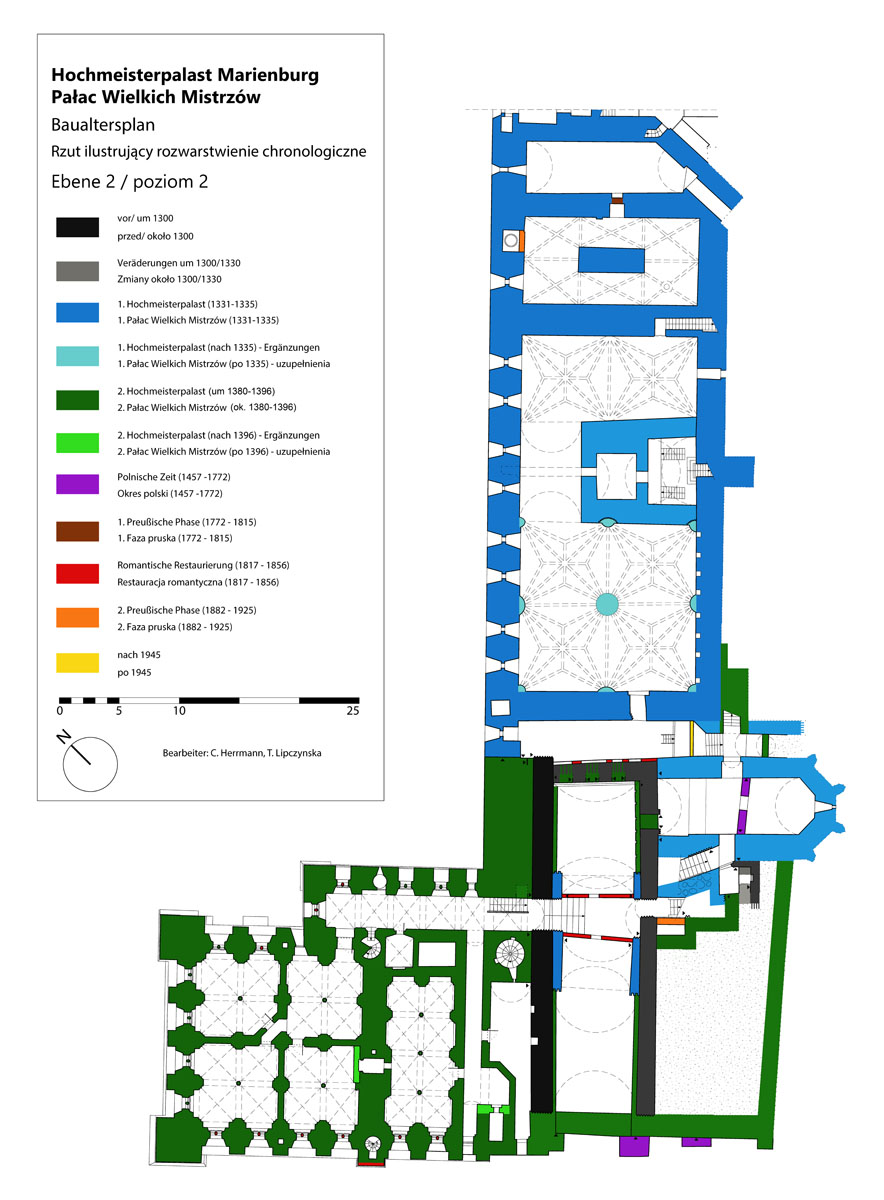

  • Rzut ilustrujący rozwarstwienie chronologiczne poziom 2
    Rzut ilustrujący rozwarstwienie chronologiczne poziom 2
  • Rzut ilustrujący rozwarstwienie chronologiczne poziom 3
    Rzut ilustrujący rozwarstwienie chronologiczne poziom 3

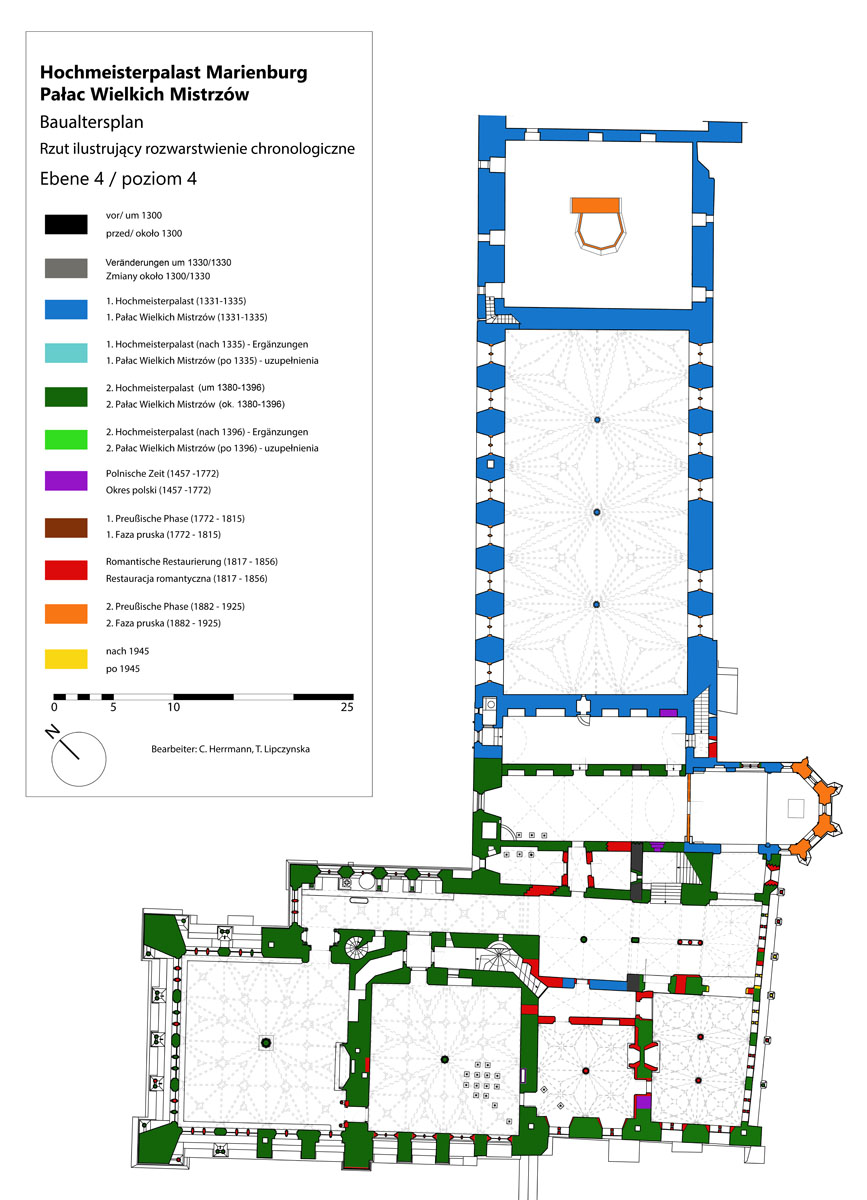

  • Rzut ilustrujący rozwarstwienie chronologiczne poziom 4
    Rzut ilustrujący rozwarstwienie chronologiczne poziom 4
  • Rzut ilustrujący stan faktyczny poziom 1
    Rzut ilustrujący stan faktyczny poziom 1

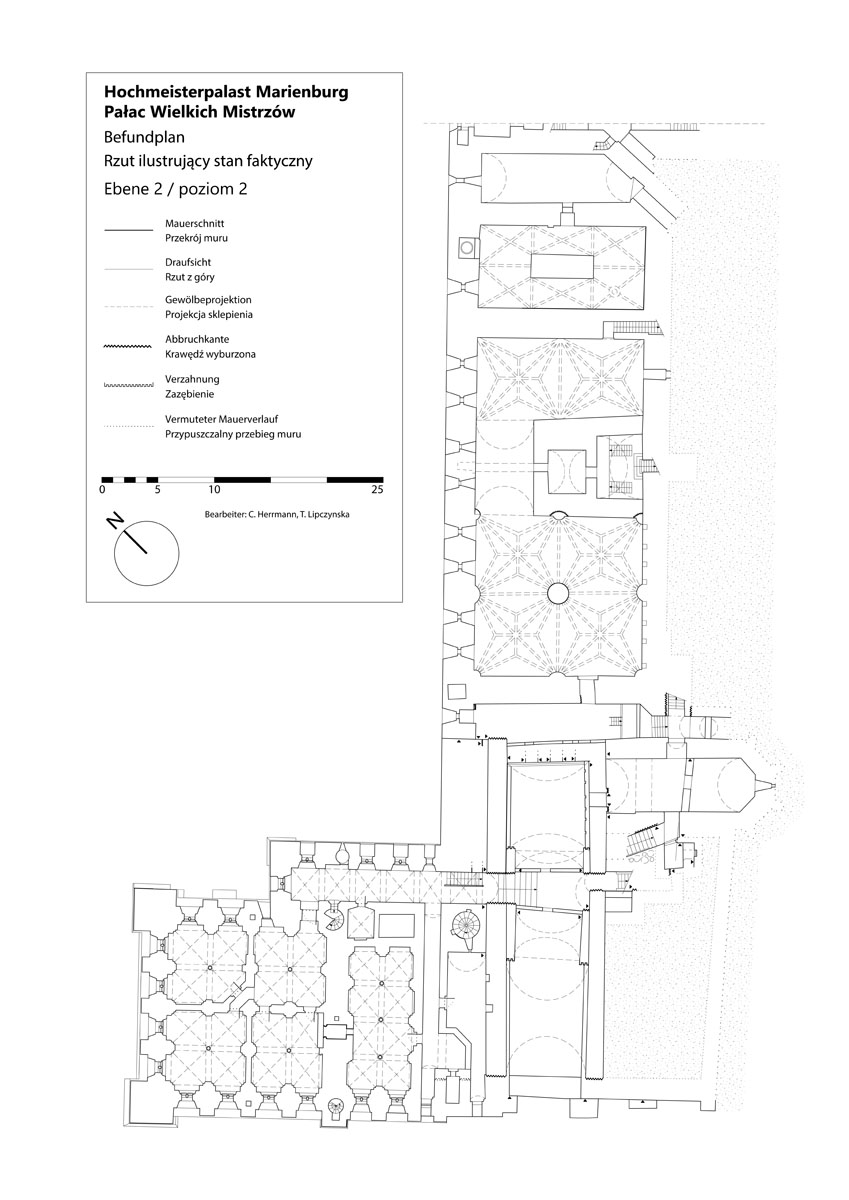

  • Rzut ilustrujący stan faktyczny poziom 2
    Rzut ilustrujący stan faktyczny poziom 2

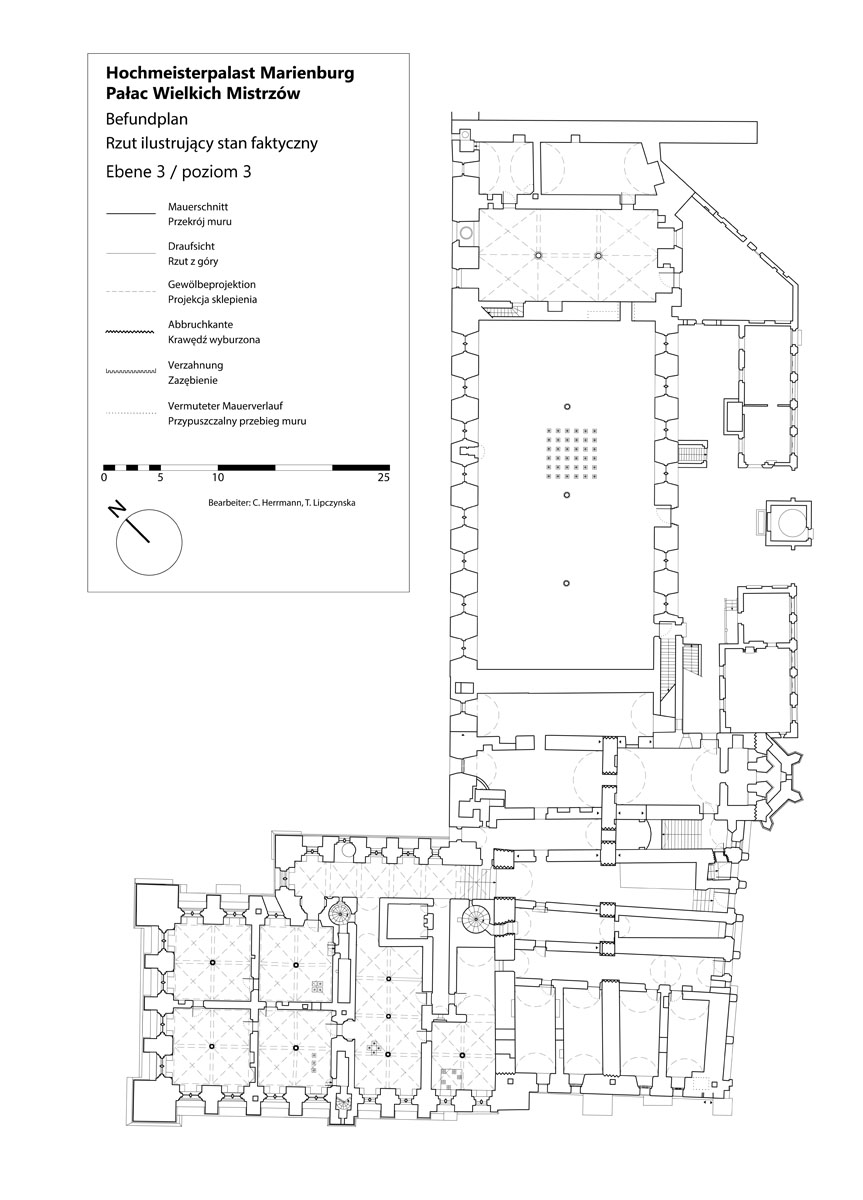

  • Rzut ilustrujący stan faktyczny poziom 3
    Rzut ilustrujący stan faktyczny poziom 3

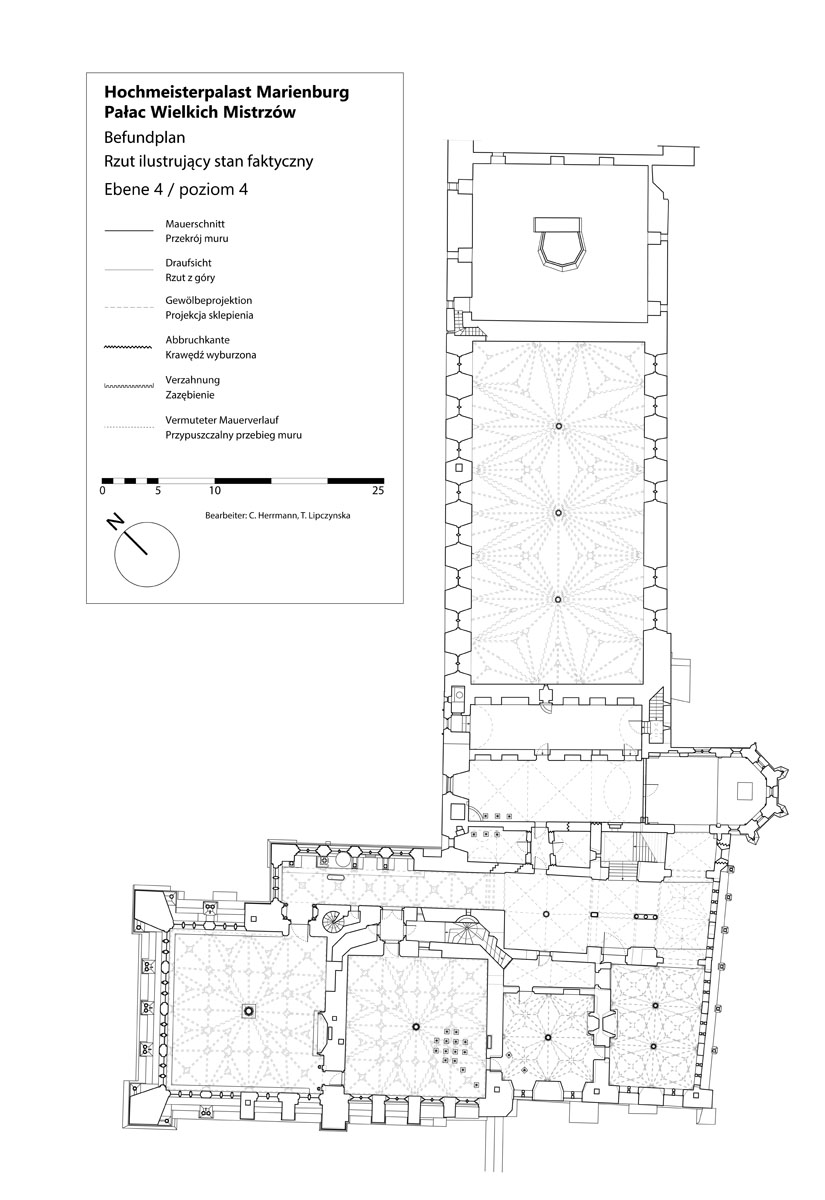

  • Rzut ilustrujący stan faktyczny poziom 4
    Rzut ilustrujący stan faktyczny poziom 4
